Трубопроводы меньшего размера создают огромные узкие места, которые ограничивают работу всей установки. Этот критический недостаток приводит к чрезмерному падению давления в вашей распределительной сети. Это узкое место заставляет воздушные компрессоры постоянно перегружаться. В результате затраты на электроэнергию быстро растут. Тем временем вашему пневматическому оборудованию не хватает стабильной мощности, необходимой для правильного функционирования.
Решение этой проблемы требует тщательного планирования и точного проектирования. Правильный размер труб для сжатого воздуха позволяет сбалансировать первоначальные затраты на материалы и долгосрочную энергоэффективность. Эксплуатационная надежность также во многом зависит от этого стратегического баланса. Несоблюдение гидродинамики неизбежно приводит к напрасной трате электроэнергии и снижению производительности инструмента.
Наша цель проста. Мы стремимся предоставить руководителям предприятий и инженерам строгие рамки. Вы научитесь точно оценивать системные требования. Вы узнаете, как рассчитать точные размеры вашего макета. Мы также рассказываем, как найти надежную инфраструктуру. Применение этих правильных методов на раннем этапе защитит ваше предприятие и обеспечит максимальную бесперебойную работу производства.
Общий допустимый перепад давления от компрессора до самой дальней точки использования не должен превышать 5 % рабочего давления.
Для определения диаметра трубы сжатого воздуха необходимо учитывать скорость потока в системе, рабочее давление, общую длину трубы и «эквивалентную длину» всех фитингов и клапанов.
Защищенность от будущего имеет решающее значение; Сегодня незначительное увеличение размеров главных коллекторов обходится значительно дешевле, чем замена неисправной системы через пять лет.
Выбор материала (например, гладкоствольный алюминий) существенно влияет на коэффициенты трения и точность определения размеров в долгосрочной перспективе.
Проектирование системы распределения – это не только перемещение воздуха. Речь идет о защите вашей финансовой прибыли. Небольшие просчеты на этапе проектирования со временем приводят к огромным счетам за коммунальные услуги.
Падение давления измеряет энергию, потерянную на трение при прохождении воздуха через сеть. Каждые 2 фунта на квадратный дюйм (0,14 бар) падения давления соответствуют увеличению энергопотребления компрессора примерно на 1%. Если ваши трубы слишком узкие, внутреннее трение резко возрастает. Компрессор прилагает больше усилий, чтобы компенсировать это сопротивление. Это быстро истощает ваш электрический бюджет. Вы платите невидимую премию за каждый час работы вашего компрессора.
Правильный размер гарантирует стабильное давление точно в месте использования. Пневматические инструменты требуют определенных номинальных значений давления, чтобы соответствовать стандартам качества и крутящего момента. Колебания давления разрушают консистенцию продукта. Внезапное падение мощности воздуха может привести к недостаточной затяжке критически важного болта динамометрическим ключом. правильного размера . Эту проблему решает Он действует как надежный резервуар, обеспечивая мгновенную мощность при одновременном срабатывании нескольких инструментов. промышленный воздушный трубопровод
Руководители заводов часто сомневаются в первоначальной стоимости труб большего размера. Тем не менее, они обеспечивают совокупную экономию электроэнергии по сравнению с прошлым годом. Система с низким коэффициентом трения минимизирует сопротивление. Вы возмещаете первоначальную капитальную премию за счет значительного снижения операционных расходов. Инвестиции в правильно подобранные жатки теперь гарантируют будущую прибыльность. Занижение размеров позволяет сэкономить несколько долларов сегодня, но завтра будет стоить тысячи долларов из-за потраченной впустую электроэнергии.
Вы не можете просто угадать размеры труб, основываясь на старых планировках объектов. Точная инженерная маршрутизация требует точного измерения четырех конкретных переменных.
Во-первых, вы должны установить максимальную потребность вашей системы. Не все машины работают одновременно. Вы должны применить коэффициент использования или разнообразия. Расчет истинного пикового расхода сжатого воздуха предотвращает опасное занижение размеров. Предприятие с пятьюдесятью инструментами может одновременно использовать только двадцать. Определите этот реалистичный максимальный расход, прежде чем выбирать любые физические размеры труб.
Затем определите наиболее требовательное оборудование на вашей производственной линии. Каково его минимально допустимое давление? Эта цель станет вашим базовым стандартом. Каждый вышестоящий компонент должен поддерживать этот конкретный базовый уровень. Если для работы упаковочной машины требуется давление 90 фунтов на квадратный дюйм, ваш компрессор должен создавать достаточное давление, чтобы обеспечить давление 90 фунтов на квадратный дюйм именно при этом падении, учитывая все трение между ними.
Физическое расстояние по прямой рассказывает только половину истории. Внутренняя турбулентность существенно нарушает воздушный поток.
Локти: заставляют воздух менять направление, создавая огромное сопротивление.
Тис: разделение воздушного потока, вызывающее встречные волны давления.
Клапаны: ограничивают размер прохода, увеличивая локальное трение.
Вы должны перевести эти турбулентные области в «эквивалентные длины» прямой трубы. Добавьте эти эквивалентные длины к линейному физическому расстоянию между трубами, прежде чем рассчитывать окончательный диаметр.
Скорость имеет огромное значение в гидродинамике. Технические стандарты требуют поддерживать скорость воздуха ниже 20–30 футов/с (6–9 м/с) в главных коллекторах. Более низкие скорости минимизируют перенос влаги и значительно уменьшают трение. Высокие скорости удаляют конденсированную влагу из ловушек. Затем быстрый воздух выбрасывает эту воду в чувствительные инструменты, расположенные ниже по течению. Поддержание низкой скорости защищает ваше оборудование и обеспечивает бесперебойную доставку.
Как синтезировать эти переменные в конкретное решение? Вы следуете дисциплинированной, поэтапной системе оценки. Прозрачность ваших предположений гарантирует надежный окончательный макет.
Обычно вы выбираете один из двух различных методов определения размера. Таблицы эмпирического поиска (номограммы) предлагают быстрые и визуальные руководства по выбору размера. Уравнения гидродинамики обеспечивают более высокую математическую точность. Оба полезны в зависимости от масштаба проекта.
Сравнительная таблица методов определения размеров
Метод оценки | Скорость использования | Уровень точности | Лучшее приложение |
|---|---|---|---|
Инженерные номограммы | Быстрый (визуальный поиск) | Умеренный (диапазоны) | Быстрая оценка и простое определение размера филиала. |
Эмпирические формулы | Медленнее (расчет) | Высокий (Точные показатели) | Сложные сети и большие основные заголовки. |
Производственные мощности редко остаются статичными. Производственные линии расширяются, а спрос растет. Мы настоятельно рекомендуем добавить 25–30 % к вашим текущим предположениям о пиковом расходе. Этот стратегический буфер без проблем вмещает будущие расширения завода. Выбор размера строго в соответствии с сегодняшними потребностями загоняет вас в угол. Небольшое увеличение размеров сейчас предотвращает дорогостоящий полный ремонт через пять лет.
Вы должны установить строгий порог соответствия/несоответствия для вашего проекта. Общепринятый стандарт допускает максимальное падение давления на 0,3 бара во всей распределительной сети. Любой предлагаемый диаметр трубопровода сжатого воздуха должен соответствовать этим жестким критериям. Рассчитаем общее падение. Если расчет показывает падение выше вашего бюджета, вам необходимо немедленно увеличить размер основного заголовка. Не идите на компромисс на этом пороге.
Математические уравнения предполагают определенный коэффициент трения. Выбранный вами материал определяет, останется ли этот коэффициент трения стабильным или ухудшится в течение срока службы системы.
Шероховатость внутренней поверхности определяет долговечность эксплуатации. Черное железо и оцинкованная сталь со временем предсказуемо портятся. Внутри них скапливается накипь, влага и ржавчина. Эта коррозия создает грубую внутреннюю текстуру. Шероховатая поверхность с годами резко увеличивает падение давления. Гладкоствольные материалы полностью предотвращают эту деградацию, сохраняя исходные математические расчеты.

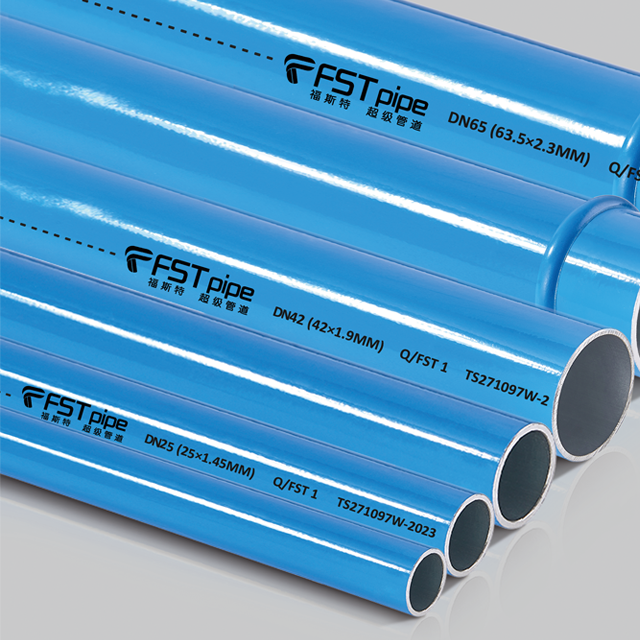

Выбор современных материалов защитит ваши инвестиции. Например, установка сети алюминиевых труб DN20-DN200 обеспечивает постоянный внутренний диаметр. Поверхность не подвержена коррозии. Ваш расчетный размер в первый день остается совершенно точным и в десятый год. Стальные трубы со временем сужаются из-за внутренней ржавчины, перекрывая поток воздуха. Алюминий не ржавеет, не окалина и не разлагается, что обеспечивает стабильное энергопотребление.
Вес материала сильно влияет на сроки реализации проекта. Алюминий значительно легче традиционной стали с резьбой. Этот более легкий профиль облегчает подвешивание к потолкам помещений. Для этого требуется менее прочное крепежное оборудование. Это также способствует более быстрой модификации. Ваши специалисты по техническому обслуживанию могут быстро адаптировать компоновку, используя простые ручные инструменты, полностью избегая тяжелого оборудования для нарезания резьбы.
Идеальная математика не сработает, если физическая маршрутизация ошибочна. Конструктивная геометрия и передовой опыт установки определяют конечные эксплуатационные характеристики.
Геометрия компоновки повышает эффективность системы. Конструкция с замкнутым контуром, обычно называемая кольцевой магистралью, эффективно снижает падение давления вдвое. Воздух течет в двух различных направлениях, чтобы достичь любой точки с повышенным спросом. Такая двухпутевая доставка сводит к минимуму скачки скорости. Тупиковые линии, наоборот, пропускают весь воздух через один перегруженный путь. Они создают сильное трение в самых дальних концах объекта.
Гравитация служит высокоэффективным отделителем влаги. При направлении воздуха вниз необходимо отсоединить верхнюю часть главного коллектора. Эти загнутые вверх стояки, часто называемые «лебедиными шеями», предотвращают попадание конденсата в капли оборудования. Если вы постучите снизу коллектора, конденсат попадет прямо в пневматические инструменты. Лебединые шеи заставляют воду оставаться в коллекторе до тех пор, пока она не достигнет специального автоматического слива.
Даже идеально рассчитанный основной заголовок терпит неудачу, если он ограничен в конечной точке. Предупредите своих специалистов по установке о распространенных рисках, связанных с узкими местами.
Гибкие шланги меньшего размера. Маленькие гибкие шланги ограничивают поток жидкости.
Дешевые быстроразъемные соединения. Плохо спроектированные фитинги создают сильную внутреннюю турбулентность.
Ограничительные FRL: блоки «Фильтр-Регулятор-Смазка» должны соответствовать пропускной способности капли.
Эти небольшие, упускаемые из виду компоненты легко сводят на нет преимущества основного трубопровода правильного размера. Всегда указывайте аксессуары для конечных точек, которые соответствуют требуемым скоростям потока или превышают их.
Поиск материалов требует тщательной проверки поставщиков. Надежный партнер по закупкам гарантирует успех проекта, а не только доставку ящиков с трубами.
Выходите далеко за рамки базовых каталогов запчастей. Надежный поставщик трубопроводов для сжатого воздуха обеспечивает глубокую техническую поддержку. Они предлагают проверку размеров предлагаемых вами планов. Они предоставляют точные таблицы эквивалентной длины, специально проверенные для их уникальных фитингов. Отличные поставщики также предоставляют поддержку САПР, чтобы гарантировать структурную надежность вашей основной геометрии кольца перед началом установки.
Оцените возможности складских запасов. Есть ли у них на месте широкий ассортимент фитингов и диаметров? Полная доступность размеров от DN20 до DN200 имеет решающее значение для бесперебойного развертывания. Этот глубокий инвентарь без задержек удовлетворяет ваши немедленные потребности в установке. Это также гарантирует, что запасные части и компоненты расширения будут доступны, когда ваше предприятие вырастет в будущем.
Проверьте сертификаты безопасности поставщика напрямую. Убедитесь, что их материалы соответствуют стандартам ASME, CE и ISO. Промышленные системы давления несут в себе присущие физические риски. Вам нужна надежная многолетняя гарантия от утечек и скрытых дефектов материалов. Ни при каких обстоятельствах не принимайте несертифицированные стандартные компоненты трубопроводов. Сертификаты гарантируют, что материал выдержит десятилетия непрерывного давления.
Точный размер труб — это постоянная стратегия управления активами, а не просто разовая строительная задача. Правильное планирование определяет, насколько эффективно будет работать весь ваш завод на протяжении десятилетий. Вы обеспечиваете предсказуемое энергопотребление, уделяя приоритетное внимание точным расчетам диаметра, использованию материалов с низким коэффициентом трения и проектированию схемы контуров. Первоначальные усилия, затраченные на оценку переменных, легко окупаются за счет резкого снижения затрат на электроэнергию компрессора.
Примите меры сегодня, чтобы оптимизировать свою систему. Проверьте текущее падение давления на вашем предприятии от компрессорной до самой дальней машины. Проконсультируйтесь со специалистом-инженером, чтобы утвердить будущую планировку. Закрепите высококачественные трубы, не подверженные коррозии, чтобы гарантировать беспрепятственный поток воздуха на протяжении всего срока службы вашего объекта.
Ответ: Трубы недостаточного размера вызывают чрезмерную скорость воздуха и сильное падение давления. Вашему компрессору приходится переутомляться, чтобы протолкнуть воздух через ограничение, что приводит к резкому увеличению затрат на электроэнергию. Высокие скорости также выталкивают конденсированную влагу мимо ловушек, перенося воду непосредственно в чувствительные пневматические инструменты, что вызывает внутреннюю ржавчину и сокращает срок службы оборудования.
О: Нет. Мы категорически не рекомендуем использовать ПВХ. Это нарушает стандарты безопасности OSHA для сжатых газов. ПВХ со временем становится хрупким и разрушается под воздействием компрессорных масел. Когда ПВХ выходит из строя под высоким давлением, он катастрофически разбивается, разбрасывая опасные, острые как бритва пластиковые осколки по полу предприятия.
Ответ: Более высокие скорости потока требуют большей внутренней площади труб. Если вы пропускаете большой объем воздуха через узкую трубу, скорость (скорость) резко возрастает. Это трение приводит к серьезной потере давления. Увеличение диаметра трубы замедляет движение воздуха, уменьшая трение и сохраняя давление до конечной точки.
Ответ: Он сильно зависит от внутреннего диаметра трубы. Как правило, одно колено под углом 90 градусов может добавить от 1 до 5 футов прямой трубы, эквивалентной трению. Вы всегда должны обращаться к таблицам эквивалентной длины, указанным производителем, для точных расчетов на этапе проектирования макета.
