Промышленные объекты полностью полагаются на непрерывный и стабильный сжатый воздух. Выбор неправильной трубопроводной инфраструктуры несет в себе серьезные эксплуатационные риски. При проектировании этих критически важных сетей вы сталкиваетесь с хрупким балансом. Недостаточное номинальное давление трубопровода сжатого воздуха создает непосредственную угрозу безопасности и приводит к катастрофическим отказам. И наоборот, слепое завышение требований к вашей системе приводит к ненужным физическим размерам и сложным структурным сборкам. Вы должны тщательно учитывать максимальную производительность компрессора, строгие пределы безопасности и суровые переменные окружающей среды. Стандартное рабочее давление редко дает полную картину. В этой статье представлена конкретная, основанная на фактических данных система оценки. Мы узнаем, как уверенно выбирать между системами с давлением 10, 13 и 16 бар. Вы узнаете о критических различиях в характеристиках материалов, структурных ограничениях и строгих требованиях безопасности. Наша цель проста. Мы хотим помочь вам построить надежную и высокоэффективную пневматическую сеть, точно соответствующую механическим требованиям вашего предприятия.
Сопоставьте номинальное значение с пиковой нагрузкой. Всегда основывайте номинальное давление в трубопроводе сжатого воздуха на максимально возможном давлении компрессорной системы плюс стандартный запас прочности, а не на среднем ежедневном использовании.
Учитывайте температурное снижение номинальных характеристик. По мере повышения температуры окружающей среды или жидкости безопасное рабочее давление материалов трубопроводов снижается.
Материал имеет значение. Алюминиевая система воздухопроводов обеспечивает наилучший баланс коррозионной стойкости, структурной целостности и плавного внутреннего потока для систем с давлением 13 и 16 бар.
Избегайте чрезмерного проектирования: хотя труба для сжатого воздуха на 16 бар обеспечивает максимальную надежность в будущем, стандартные производственные предприятия редко требуют номинального давления выше 10 или 13 бар.
Инженеры часто смотрят на свои пневматические инструменты, отмечают базовое требование 6 бар и сразу указывают трубопровод на 10 бар. Они полагают, что это оставляет много места для ошибок. Этот подход остается в корне ошибочным и опасным. Рейтинг вашей системы должен напрямую соответствовать абсолютным максимальным возможностям вашего компрессора, а не ваших конечных инструментов.
Мощность компрессора определяет ваши базовые требования к инфраструктуре. Если ваш компрессор с приводом с регулируемой скоростью (VSD) может повысить давление до 12 бар во время пиковых механических аномалий, сеть с давлением 10 бар мгновенно перестанет соответствовать требованиям. Мы всегда рекомендуем оценивать максимальное давление нагнетания, указанное на паспортной табличке оборудования. Вы должны построить свою сеть так, чтобы она могла обрабатывать эту конкретную максимальную производительность, не беспокоясь.
Вы должны понимать четкую разницу между максимальным рабочим давлением (MWP) и давлением разрыва. Давление разрыва представляет собой точный порог, при котором физическая труба резко разрывается. Организации по промышленным стандартам, такие как ASME, требуют строгих норм безопасности для пневматических систем. Обычно они требуют запаса прочности 3:1 или 4:1.
Несколько динамических факторов могут со временем поставить под угрозу этот запас прочности. Вы должны учитывать:
Термическая усталость: постоянное расширение и сжатие ослабляет суставы.
Механическая вибрация: Прямой резонанс от микротрещин жесткой арматуры тяжелой техники.
Циклическое изменение давления. Быстрая загрузка и разгрузка создают нагрузку на стенки трубы.
Если максимальное давление трубы составляет 13 бар, ее фактическое давление разрыва может составлять около 52 бар. Никогда не следует сокращать этот жизненно важный запас прочности, чтобы обеспечить более высокие пиковые нагрузки компрессора.
Переменные окружающей среды сильно влияют на вашу истинную способность давления. Тепло действует как молчаливый враг пневматической инфраструктуры. Мы часто устанавливаем трубы возле потолков, над печами или на горячих невентилируемых производственных крышах. По мере повышения температуры окружающей среды структурная целостность материала значительно ослабевает. Труба, рассчитанная на давление 16 бар при 20°C, может безопасно выдерживать давление только 12 бар при 50°C. Прежде чем завершить разработку чертежей системы, необходимо тщательно рассчитать коэффициенты температурного снижения номинальных характеристик.
Большинство промышленных предприятий легкой и средней мощности комфортно работают в сети с давлением 10 бар. Мы видим эту стандартную спецификацию на бесчисленных заводах.
Идеальные варианты использования включают общие производственные предприятия, стандартные упаковочные предприятия и загруженные мастерские по кузовному ремонту автомобилей. Если вы используете базовые ручные пневматические инструменты или небольшие автоматические цилиндры, давление в 10 бар обеспечит достаточную производительность. Он легко справляется с ежедневными колебаниями.
Однако существуют строгие ограничения. Система с давлением 10 бар совершенно не подходит для специализированных продувок под высоким давлением. Он не может безопасно работать с оборудованием для выдувания ПЭТ-бутылок или тяжелыми промышленными пневматическими приводными клапанами. Несмотря на эти эксплуатационные ограничения, системы с давлением 10 бар остаются легко доступными. Они физически легче, их легче маневрировать и конструктивно проще собирать.
Когда производственные требования возрастают, давление в 10 бар часто оказывается недостаточным. Тяжелая промышленность требует более сильной инфраструктуры. Прочная воздушная труба с давлением 13 бар прекрасно устраняет этот пробел.
Идеальные варианты использования включают крупномасштабное автомобилестроение, сборочные линии аэрокосмической отрасли и обрабатывающие центры с ЧПУ. Эти обширные помещения отличаются обширными планировками. Длинные участки трубопровода естественным образом создают серьезные перепады давления на выходе. Сеть с давлением 13 бар позволяет безопасно повысить начальную мощность компрессора. Вы можете поднять давление 11 или 12 бар у источника, гарантируя, что устойчивое давление 8 бар достигнет самых дальних уголков вашего огромного завода.
Этот рейтинг действует как отличный операционный буфер. Если вы планируете в ближайшее время масштабировать операции, давление в 13 бар легко поглощает скачки напряжения компрессора с регулируемой скоростью (VSD), не вызывая срабатывания предохранительных клапанов.
Экстремальные промышленные применения требуют экстремальных технических решений. Трубопровод сжатого воздуха с давлением 16 бар справляется с самыми жесткими пневматическими требованиями, известными в производстве.
Идеальные варианты использования включают операции выдувного формования ПЭТ. Этим машинам для изготовления бутылок часто требуется давление от 14 до 15 бар только для формирования пластика. Установки лазерной резки, использующие азот под высоким давлением или воздух, также в значительной степени зависят от этого рейтинга. Тяжелое горнодобывающее оборудование и специализированные химические перерабатывающие заводы также требуют для безопасной эксплуатации трубопроводов с давлением 16 бар.
Ограничения связаны исключительно с физической плотностью и сложностью сборки. Эти надежные системы требуют более тяжелых стенок труб, точно обработанных запорных фитингов и высокоспециализированной рабочей силы по установке. Тем не менее, они предлагают непревзойденную уверенность в будущем. Мы настоятельно рекомендуем использовать спецификацию на 16 бар, если вы планируете перейти к автоматизации для тяжелых условий эксплуатации в течение следующих пяти лет.
Номинальные значения давления ничего не значат, если выбранный вами материал разрушается. Внутренняя среда пневмолинии влажная, турбулентная и маслянистая. Давайте рассмотрим, почему одни материалы доминируют в современном промышленном ландшафте, а другие терпят неудачу.

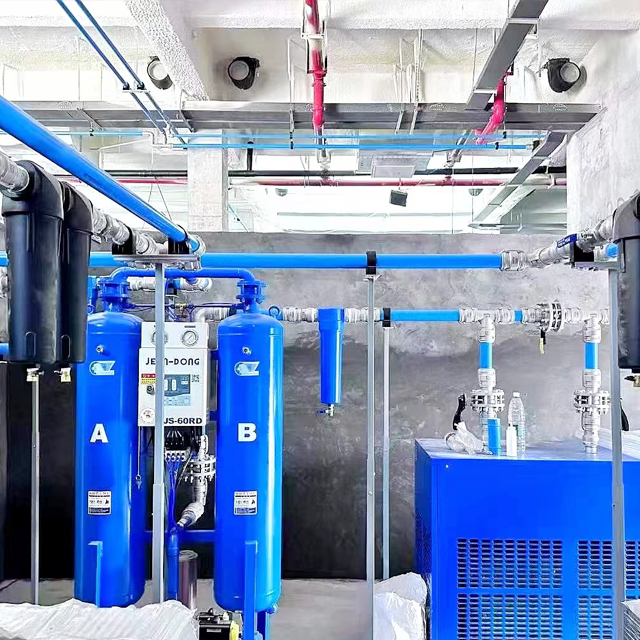

Инженеры в подавляющем большинстве предпочитают алюминиевые системы воздуховодов для современных высокопроизводительных установок. Алюминий обеспечивает исключительную надежность в течение десятилетий непрерывного использования.
Он поддерживает совершенно постоянный коэффициент трения. В отличие от старой оцинкованной стали, алюминий никогда не покрывается окалиной, не образует ямки и не ржавеет внутри. Этот всегда гладкий канал предотвращает сопротивление скорости и гарантирует, что поток воздуха останется абсолютно чистым. Чистый воздух защищает ваши дорогие выходные пневматические клапаны от абразивного мусора.
Надежность при высоких давлениях представляет собой еще одно огромное преимущество. Структурная жесткость экструдированного алюминия легко выдерживает циклические нагрузки 13 и 16 бар. Он предсказуемо расширяется и сжимается при термических нагрузках. И наоборот, OSHA строго запрещает использовать трубы из ПВХ для сжатых газов. ПВХ становится очень хрупким и сильно разрушается под давлением. В случае неудачи он разбрасывает смертоносную пластиковую шрапнель по цеху завода.
Мы также должны оценить традиционные металлические варианты при проектировании промышленной сети трубопроводов сжатого воздуха .
Нержавеющая сталь обеспечивает невероятную прочность конструкции. Он прекрасно работает в суровых, высокоагрессивных химических средах или в морских условиях. Однако нержавеющая сталь, как известно, тяжелая и ее трудно модифицировать. Для безопасной установки требуются квалифицированные сварщики или массивные пресс-фитинги.
Медь хорошо подходит для стандартных сетей низкого давления, занимающих меньшую площадь. Тем не менее, медь требует тщательной пайки или пайки каждого отдельного соединения. Когда вам нужны трубы большого диаметра для установок большого объема и высокого давления, медь быстро становится слишком громоздкой и тяжелой, чтобы ее можно было безопасно удерживать над головой.
Пригодность материала для пневматики высокого давления
Тип материала | Максимальное типичное давление (бар) | Коррозионная стойкость | Способ установки | Идеальное применение |
|---|---|---|---|---|
Экструдированный алюминий | 16+ Бар | Отличный | Соединение нажатием/зажим | Производство, ЧПУ, Тяжелая промышленность |
Нержавеющая сталь | Высокий (20+ Бар) | Выдающийся | Сварка/Запрессовка | Химическая обработка, пищевой продукт |
Оцинкованная сталь | 16 Бар | Плохо (внутренняя ржавчина) | Резьба | Устаревшие системы (не рекомендуется) |
Медь | 13 Бар | Хороший | Пайка/пайка | Медицинский газ, Малые мастерские |
Высокое номинальное давление не может исправить фундаментально ошибочную конструкцию. Многие предприятия по ошибке увеличивают мощность компрессоров просто для того, чтобы преодолеть проблему недостаточного размера трубопроводной сети.
Давайте обсудим соотношение внутреннего трения и давления. Трубы меньшего размера действуют как серьезное эксплуатационное препятствие. Они сильно ограничивают объемный поток. Поскольку воздух изо всех сил пытается агрессивно протолкнуться через узкие коридоры, он теряет кинетическую энергию из-за поверхностного трения. Это физическое явление приводит к значительному падению давления в системе. Вы можете выдавать давление 13 бар в компрессорной, а на удаленной упаковочной машине получать только 8 бар.
Балансировка диаметра трубы с выбранным вами номинальным давлением остается абсолютно важной. Номинальное давление определяет физическую безопасность стенки трубы. Диаметр определяет общий объем воздуха и скорость потока. Вы должны точно рассчитать требуемый CFM (кубические футы в минуту), прежде чем смотреть характеристики давления.
Если ваш производственный цех требует 1000 кубических футов в минуту, небольшая двухдюймовая труба полностью станет узким местом для потока. Это происходит независимо от того, рассчитана ли труба на 10 бар или 16 бар. Вы должны увеличить физический диаметр, чтобы уменьшить внутреннюю скорость. Высокая скорость резко увеличивает трение. Это трение заставляет ваши компрессоры работать интенсивнее, неоправданно тратя огромное количество электроэнергии. Всегда выбирайте диаметр сети для оптимальной скорости потока, прежде чем выбирать окончательную толщину стенки и номинал стержня.
Спроектировать систему – это только полдела. Неправильный монтаж превращает даже самые качественные воздухопроводы высокого давления в критическую опасность для объекта.
Правильная установка и точная затяжка являются наиболее важными этапами установки. Сеть безопасна настолько, насколько безопасна ее самая слабая точка. Необходимо использовать указанные производителем механизмы соединения нажатием или прочные обжимные фитинги. Чрезмерная затяжка разрушает внутренние уплотнительные кольца, а недостаточная затяжка приводит к катастрофическому разрыву соединения при тяжелых циклических нагрузках в 16 бар.
Соблюдение требований безопасности напрямую защищает вашу рабочую силу. При развертывании промышленной пневматической архитектуры всегда ссылайтесь на стандарты ASME B31.1 (силовые трубопроводы) или B31.3 (технологические трубопроводы). Стандарты ISO также предусматривают строгие рамки тестирования объемной безопасности.
Мы настоятельно рекомендуем следовать строгому протоколу ввода в эксплуатацию, прежде чем вводить новую линию высокого давления в полную эксплуатацию. Спешка в этом процессе приведет к катастрофе.
Визуальный осмотр: обойдите всю физическую линию, чтобы убедиться, что каждый подвес, прочный зажим и соединение правильно выровнены, без провисания конструкции.
Поэтапная изоляция: закройте все расположенные ниже по потоку пневматические клапаны и регуляторы чувствительного оборудования, чтобы предотвратить внезапный скачок давления в вашем оборудовании.
Испытание поэтапным давлением: подавайте воздух с консервативным шагом 25%. Удерживайте давление стабильно в течение десяти минут на каждом этапе. Тщательно проверяйте наличие слышимых утечек или падений манометра до достижения максимальной номинальной нагрузки.
Выбор правильного номинального давления в трубопроводе определяет стабильность работы вашего предприятия. Теперь вы понимаете основные механические переменные. Стандартные пневматические инструменты безопасно работают при давлении 10 бар. Заводы, работающие в тяжелых условиях, нуждающиеся в буферной емкости трубопровода, должны выбирать трубу с давлением 13 бар. Специализированные, высокоинтенсивные применения требуют жесткой инфраструктуры, рассчитанной на давление 16 бар.
Мы настоятельно рекомендуем провести комплексный аудит спроса на воздух перед покупкой каких-либо материалов. Измерьте пиковую мощность в кубических футах в минуту, наметьте максимально возможную производительность вашего компрессора и наметьте самые длинные участки трубопроводов вашего предприятия.
Не оставляйте это жизненно важное инженерное решение на усмотрение. Проконсультируйтесь с квалифицированным инженером по пневматическим системам сегодня. Запросите профессиональный калькулятор размеров труб, чтобы точно определить ваши структурные характеристики и обеспечить десятилетия безопасной эксплуатации.
О: Мы настоятельно не рекомендуем этого делать из-за серьезного риска для безопасности. Пневматическая система оценивается только по компоненту с наименьшим номиналом. Если вам необходимо смешать номиналы, это требует строгих, отказоустойчивых клапанов регулирования давления (PRV), установленных непосредственно перед входом в зоны с более низкими номиналами. Без предохранительных клапанов скачки высокого давления могут легко разорвать более слабые трубы.
О: Да, температура окружающей среды сильно влияет на прочность конструкции. Для работы в жарких условиях необходимо применить коэффициент снижения номинальных характеристик. Когда температура окружающей среды или сжатого воздуха превышает стандартные базовые значения (обычно 20°C или 68°F), безопасная максимальная допустимое давление материала трубы постепенно снижается. Всегда сверяйтесь с таблицами снижения номинальных характеристик производителя для горячей установки.
Ответ: ПВХ со временем разрушается и становится очень хрупким. При транспортировке сжимаемых газов под давлением разрушение конструкции не просто протекает; оно сильно разбивается. В результате этого действия по объекту разлетаются смертоносные пластиковые осколки. OSHA строго запрещает использование ПВХ в сжатом воздухе. Всегда следует использовать альтернативы, совместимые с алюминием или сталью.
О: Диаметр и номинальное давление соответствуют двум совершенно разным физическим параметрам. Диаметр определяет объем воздуха и скорость потока. Номинальное давление определяет физическую прочность стены и безопасность конструкции. Сначала вы должны рассчитать требования к CFM, чтобы определить правильный диаметр. Затем выберите трубу определенного диаметра, соответствующую требуемому рейтингу баров.
