Промышленные вакуумные системы требуют строгой точности. Они очень чувствительны к перепадам давления и микроутечкам. Это делает выбор материала и компоновки трубопроводов критически важным для эффективности работы. Традиционные материалы, такие как сталь или ПВХ, когда-то были стандартом для этих сетей. Однако они несут в себе значительные скрытые риски. Сталь вызывает трение и ржавчину. ПВХ представляет серьезную угрозу безопасности при отрицательном давлении. Алюминий быстро стал предпочтительным выбором для современных предприятий. Он обеспечивает превосходное соотношение прочности и веса. Он также имеет минимальное внутреннее трение. В этом руководстве рассматриваются необходимые вам технические и эксплуатационные критерии. Мы рассмотрим, как спроектировать надежную вакуумную сеть. Вы узнаете о точном определении размеров, выборе компонентов, динамике потока и оценке поставщиков. К концу вы поймете, как построить отказоустойчивую систему. Вы можете оптимизировать производительность насоса и устранить опасные утечки.
Превосходство материала: Гладкое внутреннее отверстие из алюминия предотвращает трение и накопление мусора, которые снижают эффективность вакуума в традиционных стальных системах.

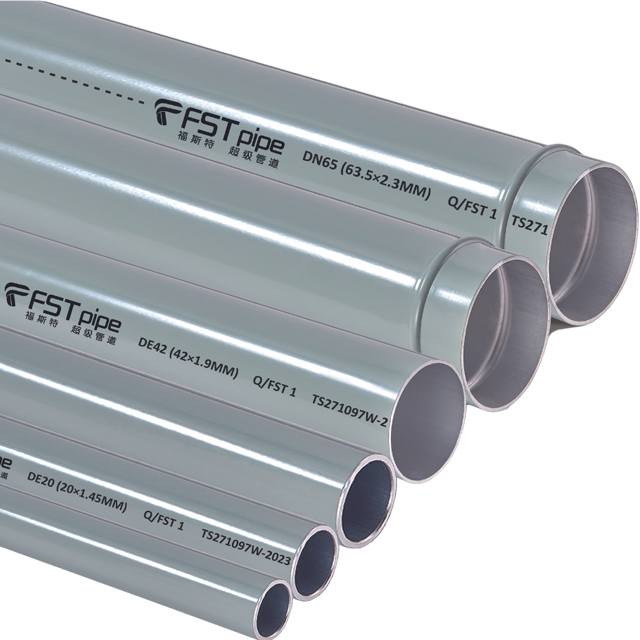

Выбор сплава: выбор алюминиевой вакуумной трубы 6063 обеспечивает оптимальный баланс структурной жесткости, коррозионной стойкости и точности экструзии.
Целостность системы. Стандартизация высококачественных фитингов для вакуумных труб является единственным и наиболее эффективным способом предотвращения дорогостоящих потерь энергии, вызванных утечками.
Выбор правильного материала закладывает основу для всей вашей сети. Многие устаревшие системы по-прежнему полагаются на устаревшие материалы. Однако современные инженерные стандарты требуют более высоких характеристик. Вы должны проверить свой выбор материалов на соответствие строгим критериям успеха. Мы можем определить эти критерии, рассматривая безопасность, эффективность и долговечность.
На многих старых предприятиях в качестве использовался ПВХ промышленных вакуумных трубопроводов из-за его низкой начальной цены. Это представляет собой огромный операционный риск. ПВХ по своей природе хрупкий. Он быстро разлагается под воздействием ультрафиолета, компрессорных масел или колебаний температуры. Под высоким вакуумным давлением ПВХ подвергается серьезному риску катастрофического взрыва. Осколки пластика могут действовать как опасные снаряды. Стандарты соответствия OSHA часто наказывают или ограничивают использование ПВХ в условиях воздействия сжатого воздуха или вакуума. Вам следует избегать использования пластмасс для любого критического промышленного применения.
Черное железо и оцинкованная сталь остаются обычным явлением, но они не способны поддерживать эффективный поток вакуума. Сталь страдает от внутренней коррозии. Со временем влага внутри строп вызывает ржавчину. Эта коррозия создает отслаивающиеся обломки. Когда мусор движется назад под давлением вакуума, он попадает в вакуумные насосы. Это разрушает лопатки насоса и портит дорогие внутренние компоненты. Сталь также исключительно тяжелая. Для этого требуется сложный такелаж, тяжелая техника и специализированное подвесное оборудование. Кроме того, шероховатые внутренние поверхности стальных труб создают турбулентный поток. Эта турбулентность вызывает огромное падение давления на больших расстояниях.
Алюминий устраняет фундаментальные недостатки устаревших материалов. Он обеспечивает исключительную устойчивость к коррозии. Внутренние стены никогда не ржавеют и не отслаиваются. Это защитит ваши чувствительные вакуумные насосы от попадания мусора. Алюминий также значительно легче стали. Вы можете установить его быстрее, требуя меньше рабочих и более легкие опорные конструкции. Наиболее важным эксплуатационным преимуществом является неизменно гладкая внутренняя стенка. Гладкое отверстие поддерживает ламинарный поток. Ламинарный поток снижает трение, сводя к минимуму падение давления во всей сети.
Не весь алюминий одинаков. Отраслевой стандарт основан на конкретных металлургических свойствах. Использование вакуумной трубки из алюминия 6063 гарантирует оптимальную производительность. Сплав 6063 представляет собой смесь алюминия с магнием и кремнием. Эта комбинация обеспечивает превосходную точность экструзии. Производители могут создавать идеально круглые трубы. Округлость имеет решающее значение для обеспечения идеального уплотнения в точках соединения. Сплав 6063 также может похвастаться высокой прочностью на разрыв и превосходной устойчивостью к коррозии в окружающей среде. Он обеспечивает идеальный баланс между технологичностью и структурной жесткостью.
Выбор материала – это только первый шаг. Физическое расположение определяет, насколько эффективно работают ваши насосы. Плохая геометрия компоновки ограничивает поток воздуха. Хорошо спроектированная система вакуумных трубопроводов требует тщательного расчета. Вы должны учитывать размер, потери на трение и будущее расширение.
Трубы меньшего размера забивают вакуумные системы. Негабаритные трубы напрасно тратят капитал. Необходимо правильно подобрать размер трубы, исходя из инженерных данных. Получите целевое значение CFM (кубических футов в минуту), необходимое для вашего оборудования. Измерьте общую длину предполагаемого пробега. Определите максимально допустимое падение давления. Наконец, определите уровень рабочего вакуума, обычно измеряемый в Торр или дюймах ртутного столба (дюймах ртутного столба). Более глубокие уровни вакуума требуют большего диаметра труб для обработки увеличенного объема разреженного воздуха. Ознакомьтесь с эмпирическими блок-схемами, специфичными для алюминия, чтобы окончательно определить свой диаметр.
Каждый поворот вашей трубопроводной сети создает трение. Трение ограничивает поток и снижает эффективность системы. Вы должны проектировать макеты с наименьшим количеством возможных изменений направления. Когда повороты неизбежны, рекомендуется делать крутые повороты под углом 90 градусов. Острый локоть создает внезапную турбулентность. Широкий изгиб мягко перенаправляет воздух, сохраняя ламинарный поток. По возможности устанавливайте отводящие линии, используя углы в 45 градусов, а не резкие перпендикулярные пересечения.
Геометрия сети определяет распределение давления. Обычно у вас есть два варианта: замкнутая кольцевая сеть или тупиковые линейные участки. Конструкция с замкнутым контуром подает воздух с нескольких направлений. Это выравнивает давление по всему объекту. Это также обеспечивает резервирование. Если вам необходимо изолировать одну секцию для технического обслуживания, остальная часть шлейфа продолжит работу. Линейные макеты разветвляются, как дерево. Они дешевле изначально, но страдают от снижения давления на самых дальних конечных точках. Используйте замкнутые контуры для больших объектов. Зарезервируйте линейные участки для небольших, сконцентрированных групп машин.
Таблица: Сравнение геометрии вакуумной схемы
Тип макета | Распределение давления | Резервирование | Лучший вариант использования |
|---|---|---|---|
Кольцевая магистраль с замкнутым контуром | Отлично и сравнялось | Высокий (можно изолировать секции) | Крупные объекты, рассредоточенное оборудование |
Линейный тупик | Деградирует в самых дальних точках | Никто | Небольшие цеха, одностаночные производства |
Объекты растут. Производственные линии расширяются. На начальном этапе проектирования рекомендуется увеличить размер основного заголовка на 15–20%. Немного больший основной разъем позволяет легко установить дополнительное оборудование в будущем. Это предотвращает необходимость полного демонтажа системы в дальнейшем. Дополнительные затраты на трубу большего диаметра минимальны по сравнению с трудозатратами на переустановку нового коллектора в следующем году.
Ваши трубы надежны настолько, насколько надежны их самые слабые звенья. В вакуумных сетях соединения являются основными точками отказа. Вы должны критически оценивать компоненты. Поддержание целостности системы во многом зависит от вашего выбора фитинга.
Многие инженеры рассматривают фитинги как простые соединители. Вы должны представить их как потенциальную опасность. Микроутечки затягивают окружающий воздух в систему. Это заставляет ваши вакуумные насосы работать непрерывно, чтобы поддерживать давление. В результате потери энергии огромны. Это также резко сокращает срок службы насоса из-за переутомления. качественные Обязательны Они устраняют эти скрытые утечки и стабилизируют всю вашу работу. фитинги для вакуумных труб .
Разные участки вашей сети требуют разных стратегий подключения. Рассмотрим два основных типа подключения.
Фитинги «Push-to-Connect» и компрессионные фитинги: они лучше всего подходят для скорости и модульности. Для фиксации трубы в них используется внутреннее уплотнительное кольцо и захватное кольцо. Они требуют строгого соблюдения протоколов снятия заусенцев с труб. Неровные края порежут внутреннее уплотнительное кольцо и вызовут немедленную утечку.
Фитинги с пазами: идеальны для главных коллекторов большого диаметра. Они обеспечивают огромную жесткость конструкции. Монтажники накатывают канавку на конце трубы. Механический корпус оборачивается вокруг канавки, сжимая прочную прокладку. Это прекрасно справляется с высокими нагрузками и небольшими перекосами.
Промышленные условия подвергают системы воздействию суровых условий. Вы должны тщательно оценить материалы уплотнительных колец. Стандартные уплотнительные кольца из нитрила (Buna-N) хорошо подходят для общего применения. Однако они разрушаются под воздействием синтетических компрессорных масел или сильного нагрева. Уплотнительные кольца из витона (FKM) обладают превосходной химической и термической стойкостью. Выбирайте материал уплотнения с учетом воздействия конкретных промышленных масел, агрессивных химикатов или экстремальных температур, присутствующих на вашем предприятии.
Операции редко остаются статичными. Машины двигаются. Сборочные линии смещаются. Механические алюминиевые фитинги дают здесь огромное преимущество. Их можно быстро разобрать и перенастроить. В отличие от сварной стали или клееного ПВХ, механические фитинги не требуют постоянного соединения. Вы просто сбрасываете давление в линии, ослабляете фитинг и изменяете компоновку. Такая модульность сводит к минимуму время простоя производства.
Даже идеальные проекты терпят неудачу при плохом исполнении. Проблемы реализации существуют в каждой промышленной среде. Вы должны подготовить свою монтажную бригаду к уникальным физическим реалиям алюминия.
Алюминий реагирует на изменения температуры. Имеет определенный коэффициент теплового расширения. Длинные прямые участки будут расти в жарких условиях и сжиматься в холодных. Вы должны управлять этим движением. Обрисуйте необходимость в расширительных петлях или гибких шлангах. Размещайте их стратегически длинными прямыми участками. Объекты с большими сезонными колебаниями температуры требуют точного планирования температурных зазоров. Жесткое крепление длинного пролета без компенсаторов приведет к короблению или лопнунию фитингов.
Алюминий требует иных стратегий подвешивания, чем сталь. Поскольку алюминий легче, интервалы между опорами могут отличаться. Часто на небольших диаметрах вешалки можно разместить дальше друг от друга. Однако вы все равно должны учитывать динамическую вибрацию. Вакуумные насосы генерируют ритмичные вибрации. Эти вибрации распространяются по трубе. Предоставьте рекомендации по требованиям к подвешиванию. Используйте изолирующие крепления рядом с насосом. Убедитесь, что опорные зажимы надежно удерживают трубу, не сдавливая ее.
Большинство случаев утечки происходит из-за плохой подготовки труб. Вы должны соблюдать строгие протоколы подготовки. Монтажники должны обрезать трубу идеально ровно.
Разрежьте алюминиевую трубу с помощью специального ротационного трубореза, чтобы обеспечить кромку под углом 90 градусов.
Используйте жесткий инструмент для снятия фаски, чтобы скосить внешний край трубы.
Используйте инструмент для снятия заусенцев, чтобы удалить всю внутреннюю металлическую стружку.
Протрите конец трубы от пыли и мусора.
Отметьте точную глубину вставки на внешней стороне трубы, прежде чем вставлять ее в фитинг.
Подчеркните строгие требования к снятию фасок и снятию заусенцев. Если пропустить этот шаг, останутся острые заусенцы. Эти заусенцы легко разрезают уплотнительное кольцо фитинга, разрушая уплотнение.
Никогда не подключайте производственное оборудование до проверки системы. Опишите стандартную процедуру изоляции сети. Сначала выполните тест на удержание вакуума. Откачайте систему до целевого рабочего вакуума. Изолируйте насос с помощью прочного шарового крана. Следите за вакуумметром не менее одного часа. Если давление поднимется, значит, есть утечка. Найдите и устраните все утечки, прежде чем включать оборудование в эксплуатацию.
Закупка материалов требует выбора стратегического партнера. Вам нужно больше, чем просто поставщик. Вам нужен партнер, способный поддержать полный жизненный цикл вашего проекта.
Ищите специализированного поставщика вакуумных труб , который предлагает техническую глубину. Не соглашайтесь на поставщиков сырья. Лучшие поставщики предлагают собственное моделирование CAD и BIM. Они должны предоставлять услуги по точному расчету падения давления. Эта инженерная поддержка гарантирует, что ваш первоначальный проект компоновки будет физически жизнеспособным, прежде чем вы приобретете одну трубу.
Промышленные проекты развиваются быстро. Задержки стоят денег. Оцените уровень внутренних запасов поставщика. Вам необходимо быстрое выполнение нишевых компонентов. Компенсаторы, клапаны большого диаметра и специализированные переходные переходники часто сталкиваются с задержкой заказов. Выберите поставщика с обширным локальным запасом, чтобы гарантировать сохранение графика развертывания.
Промышленная безопасность не подлежит обсуждению. Убедитесь, что система трубопроводов соответствует признанным отраслевым стандартам. Ищите сертификаты ASME и ISO. Эти сертификаты гарантируют номинальное давление и чистоту материала. Дополнительно оцените полноту гарантии производителя. Надежная гарантия на отсутствие утечек демонстрирует высочайшую уверенность в их конструкции экструзии и фитингов.
Группы по закупкам часто зацикливаются на цене за фут трубы. Посоветуйте им оценивать предложения на основе общей установленной стоимости. Алюминий стоит дороже, чем ПВХ. Однако он устанавливается за долю времени. Сокращение рабочего времени легко компенсирует более высокие цены на материалы. Кроме того, модульность снижает затраты на будущие модификации. При окончательном выборе поставщика сосредоточьтесь на общей надежности и эффективности труда.
Хорошо спроектированная алюминиевая вакуумная система напрямую увеличивает эксплуатационную эффективность и срок службы насоса. Отказываясь от устаревших материалов, вы устраняете риски ржавчины, трения и опасных взрывов. Алюминий обеспечивает чистый ламинарный поток, который защищает ваше дорогостоящее оборудование. Правильный размер определяет успех потока, а фитинги премиум-класса гарантируют долгосрочную целостность.
Вы должны отдавать предпочтение точной геометрии конструкции и высококачественным компонентам, а не дешевой первоначальной экономии материалов. Срезание углов на фитингах всегда приводит к увеличению потерь энергии. Относитесь к своей вакуумной сети как к жизненно важной утилите, а не как к второстепенной мысли.
Примите меры сегодня. Проверьте свои текущие требования к потоку и определите области потери давления. Проконсультируйтесь с квалифицированным инженером по применению, чтобы составить предварительный 3D-макет. Тщательно спланировав сейчас, вы построите промышленную систему, готовую десятилетиями безупречно работать.
О: Да, за счет использования резьбовых переходных фитингов или фланцевых переходников, однако необходимо контролировать гальваническую коррозию, если разнородные металлы находятся в прямом контакте во влажной среде.
О: Большинство коммерческих алюминиевых систем рассчитаны на работу в вакууме от грубого до среднего (обычно до 1x10^-3 Торр или 29,9 дюймов рт.ст.), что делает их очень подходящими для стандартного промышленного использования, но точные характеристики уточняйте у производителя.
A: Никакой сварки или резьбы не требуется. Для установки обычно требуется только стандартный труборез, инструмент для удаления заусенцев и гаечные ключи или специальные гаечные ключи, предоставляемые производителем фитинга.
