Трубопровод сжатого воздуха меньшего размера или с неправильным номиналом приводит к серьезному падению давления. Это вызывает чрезмерный износ компрессора и создает катастрофическую угрозу безопасности. Неправильный выбор материала часто приводит к внезапным взрывам и дорогостоящим простоям производства. Выбор правильного номинального давления трубопровода сжатого воздуха является критически важным решением по капитальным затратам. Это напрямую влияет на безопасность вашего объекта и долгосрочную энергоэффективность. Менеджеры объектов должны ориентироваться в сложных инженерных переменных, чтобы предотвратить системные сбои.
Оптимизированная система сочетает в себе требования к максимальному рабочему давлению, долговечность материала и соответствие нормативным требованиям. Это гарантирует отсутствие структурных повреждений и минимальные потери давления на трение во всей распределительной сети. Вы узнаете, как оценивать материалы, применять температурное снижение характеристик и выбирать соответствующие трубопроводы для вашего предприятия. Мы изучим факторы безопасности, ограничения по материалам и особенности установки, чтобы помочь вам построить надежную систему.
Номинальные значения давления в системе должны учитывать колебания температуры; максимальное рабочее давление снижается по мере повышения температуры окружающей среды или жидкости.
Документированный коэффициент запаса прочности воздушной трубы (обычно 3:1 или 4:1) не подлежит обсуждению для разделения безопасного рабочего давления и фактического давления разрыва.
Алюминиевые трубы стали отраслевым стандартом для коммерческих установок благодаря их постоянной внутренней гладкости, устойчивости к высокому давлению и устойчивости к коррозии.
Выбор соответствующего поставщика труб для сжатого воздуха требует проверки его соответствия стандартам ASME и OSHA, а не только первоначальных затрат на материалы.
Понимание показателей давления предотвращает катастрофические инженерные ошибки. Операторы объектов часто путают эксплуатационные пороги, публикуемые производителями. Мы должны определить точную терминологию, чтобы обеспечить безопасную работу предприятий.
Производители публикуют максимально допустимое рабочее давление (MAWP). Это число представляет собой абсолютное максимальное давление, которое система может выдержать при нормальной работе. Вы никогда не должны превышать этот предел. Давление разрыва представляет собой точную точку катастрофического разрушения. Материал трубы буквально разрывается, когда внутренние силы превышают его структурную целостность. Никогда не следует проектировать систему, близкую к предельному давлению разрыва.
Инженеры используют буфер для защиты от резких скачков давления. Надежный коэффициент безопасности воздуховода отделяет рабочий предел от точки отказа. Соотношение 4:1 означает, что разрывное давление в четыре раза превышает максимально допустимое давление. Этот буфер поглощает механические удары, внезапное закрытие клапанов и неожиданные скачки напряжения компрессора. Это обеспечивает существенный структурный запас для стареющих материалов.
Тепло ухудшает структурную целостность почти всех материалов трубопроводов. Номинальные значения давления находятся в обратной зависимости от рабочих температур. Труба, рассчитанная на давление 232 фунта на квадратный дюйм при температуре 68 °F, не может выдержать давление 232 фунта на квадратный дюйм при температуре 140 °F. При повышении температуры материал размягчается или расширяется. Для расчета истинного безопасного рабочего давления необходимо применить множитель температурного снижения номинальных характеристик. Компрессорные помещения выделяют огромное количество тепла. Операторы должны тщательно рассчитывать коэффициенты снижения мощности в этих горячих зонах.
Выбор материала определяет ваши базовые возможности давления. Различные материалы по-разному реагируют при непрерывном сжатии газа. Мы должны сравнивать традиционные металлы с современными инженерными решениями.

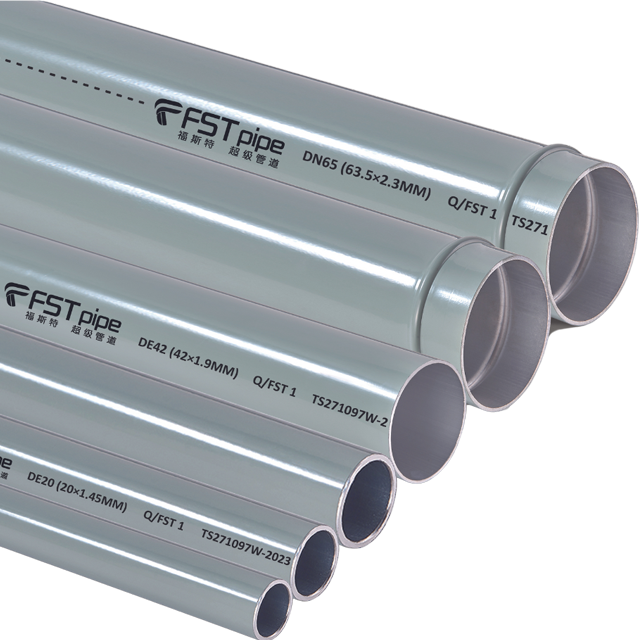

Экструдированный алюминий в настоящее время доминирует в промышленной сфере. Он обеспечивает исключительное соотношение прочности и веса. Обычно рабочее давление алюминиевой трубы составляет около 232 фунтов на квадратный дюйм (16 бар). Алюминий никогда не ржавеет и не покрывается окалиной внутри. Гладкие внутренние стенки предотвращают падение давления из-за трения. Это поддерживает постоянную скорость жидкости на протяжении десятилетий использования. Алюминиевые системы остаются эталоном для подачи чистого воздуха под высоким давлением.
Толстостенные стальные трубы обладают огромным номинальным давлением. Они могут противостоять экстремальным внешним воздействиям в суровых условиях. Однако сталь представляет собой значительные операционные риски. Влага в сжатом воздухе вызывает внутреннюю ржавчину. Оцинкованные покрытия со временем отслаиваются при циклических нагрузках. Эта коррозия создает шероховатые внутренние поверхности. Накопление накипи ограничивает поток и искусственно снижает доступное давление в точке конечного использования.
Никогда не используйте ПВХ для сжатого газа. Номинальные значения давления жидкости не применимы к сжимаемым газам. Вода не сжимается. Если водопроводная труба порвется, она просто потечет. Воздух сильно сжимается. Если труба из ПВХ выходит из строя под давлением воздуха, накопленная энергия мгновенно высвобождается. Пластик разлетается на смертоносные осколки. OSHA строго запрещает использование стандартного ПВХ для систем сжатого воздуха из-за риска взрыва.
Медь обеспечивает чистый воздух и легко выдерживает высокое давление. Многие медицинские учреждения полагаются на медные линии. Однако медь представляет собой серьезные препятствия при установке. Стоимость сырья сильно колеблется. Пайка требует разрешений на огневые работы, специализированной рабочей силы и длительного простоя. Медные соединения часто выходят из строя, если в процессе пайки возникают слабые места.
Тип материала | Типичное номинальное давление (стандартное) | Коррозионная стойкость | Режим отказа под давлением газа |
|---|---|---|---|
Экструдированный алюминий | 232 фунтов на квадратный дюйм / 16 бар | Отлично (нулевое масштабирование) | Контролируемая урожайность |
Черное железо | 300+ фунтов на квадратный дюйм | Плохо (Сильная ржавчина) | Утечки резьбы, структурное истончение |
ПВХ пластик | Не рассчитан на газ | Отличный | Катастрофический шрапнельный взрыв |
Медь (Тип L) | 250+ фунтов на квадратный дюйм | Отличный | Разделение паяного соединения |
Нормативно-правовая база защищает персонал станции от опасных инженерных практик. Соблюдение признанных стандартов труб для сжатого воздуха снижает ответственность и обеспечивает долговечность эксплуатации. Руководители предприятий должны понимать эти руководящие кодексы.
Американское общество инженеров-механиков (ASME) определяет проектирование трубопроводов под давлением. ASME B31.1 охватывает силовые трубопроводы. ASME B31.9 распространяется на трубопроводы инженерных систем здания. Эти нормы определяют минимальную толщину стенок, допустимые значения напряжения и требования к испытаниям соединений. Соответствующие системы гарантируют, что материалы могут выдерживать непрерывную циклическую нагрузку под давлением. Инженеры полагаются на эти расчеты, чтобы предотвратить усталость конструкции с течением времени.
Управление по охране труда (OSHA) обеспечивает соблюдение строгих требований безопасности на рабочем месте. Правила OSHA касаются открытых линий, находящихся под давлением. Для них требуются соответствующие предохранительные клапаны на приемных резервуарах и распределительных узлах. Инспекторы OSHA регулярно налагают серьезные штрафы за запрещенные материалы, такие как ПВХ. Они полагаются на Положение об общих пошлинах для наказания за небезопасную установку трубопроводов.
ISO 8573-1 определяет классы чистоты сжатого воздуха. Номинальные значения давления и рейтинги чистоты напрямую пересекаются. Деградация материала влияет на оба одновременно. Когда железные трубы ржавеют, они теряют толщину стенок. Это снижает фактическое разрывное давление. Одновременно частицы ржавчины загрязняют воздушный поток, нарушая классы чистоты ISO. Выбор некоррозионных материалов соответствует стандартам безопасности по давлению и качеству воздуха.
Инженеры по эксплуатации несут огромную ответственность. Разрыв воздушной трубы может стать причиной тяжелых травм или смертельного исхода. Строгое соблюдение опубликованных стандартов служит жизненно важной защитой от ответственности. Создавая системы в соответствии с рекомендациями ASME и OSHA, вы демонстрируете должную осмотрительность. Документированное соответствие защищает компанию во время проверок безопасности и страховых оценок.
Крупносерийное производство требует точного проектирования гидродинамики. По визуальной эстетике невозможно угадать диаметры труб. Правильный размер гарантирует, что сжатый воздух достигнет инструмента под правильным давлением.
В некоторых отраслях требуются повышенные пороговые значения давления, превышающие стандартный цеховой воздух. Выдувное формование ПЭТ, лазерная резка и тяжелое производство требуют огромной силы. Для этих применений часто требуется надежный воздушный трубопровод на 13 бар (приблизительно 188 фунтов на квадратный дюйм) или даже более высокие конфигурации. Стандартные системы с давлением 100 фунтов на квадратный дюйм приведут к остановке производственного оборудования в таких условиях. Вы должны сопоставить характеристики материала с требованиями к пиковому давлению.
Диаметр трубы напрямую зависит от скорости и трения. Мы должны следовать определенным протоколам определения размеров:
Определите максимальный кубический фут в минуту: рассчитайте общее количество кубических футов в минуту, необходимое для всех одновременных инструментов.
Рассчитайте скорость воздуха: пропустите большие объемы через маленькие трубы, и скорость резко возрастет. Высокая скорость создает мощное внутреннее трение стенок.
Увеличьте размер главного коллектора: трение приводит к искусственному падению давления. Вы теряете работоспособный PSI еще до того, как воздух достигнет инструмента. Увеличение диаметра трубы снижает скорость и сохраняет номинальное статическое давление.
Система сильна настолько, насколько сильна ее самый слабый компонент. Ваша алюминиевая труба может иметь номинальное давление 232 фунта на квадратный дюйм. Однако если вы установите дешевый запорный клапан, рассчитанный на давление 125 фунтов на квадратный дюйм, номинал всей системы упадет до 125 фунтов на квадратный дюйм. Вы должны проверить каждый фитинг, гибкий отвод и быстроразъемное соединение. Обеспечьте полную совместимость всей пневматической сети.
Отличные материалы выходят из строя при неправильной установке. Механики должны правильно собрать трубопроводную сеть, чтобы сохранить номинальное давление, указанное производителем. Мы часто наблюдаем конкретные точки сбоя на местах.
Методы установки диктуют прочность соединения. Резьбовые соединения стальных труб уменьшают толщину стенок, создавая слабые места. Фитинги, вставляемые нажатием, требуют идеального удаления заусенцев с концов труб. Если механика оставляет острые края, она разрезает внутренние уплотнительные кольца. Это приводит к немедленным утечкам высокого давления. Компрессионные фитинги обеспечивают отличную прикуску, но требуют точного момента затяжки. Чрезмерное затягивание разрушает трубу. Непрерывная циклическая нагрузка ежедневно проверяет каждую точку подключения.
Воздушные компрессоры создают сильные вибрации. Эти гармоники распространяются по распределительной сети. Неправильное крепление приводит к сильной усталости металла. Если разместить подвески слишком далеко друг от друга, труба провиснет и начнет сильно вибрировать. Это непрерывное движение со временем ослабляет суставы. Это снижает первоначальное номинальное давление и в конечном итоге приводит к переломам. Вы должны следовать рекомендациям производителя по максимальному расстоянию между вешалками.
Изменения температуры вызывают линейное расширение и сжатие длинных участков труб. Алюминиевая трасса длиной 300 футов будет физически удлиняться по мере повышения температуры окружающей среды. Если вы жестко закрепите трубу с обоих концов, силы расширения деформируют металл или выбьют фитинги. Необходимо установить специальные компенсационные петли или специальные компенсаторы. Эти компоненты поглощают линейное перемещение и предотвращают опасные структурные напряжения.
Ваше решение о закупках выходит за рамки сырья. Вам нужен технический партнер, который разбирается в гидродинамике. Правильный выбор поставщика труб для сжатого воздуха гарантирует безопасную и оптимизированную установку.
Квалифицированный поставщик предоставляет обширную техническую документацию. Они не просто продают коробки с арматурой. Они предлагают точные расчеты падения давления на основе вашей конкретной планировки. Они предоставляют четкие таблицы размеров и подробные таблицы температурного снижения характеристик. Такая инженерная поддержка предотвращает дорогостоящие ошибки, связанные с занижением размеров. Перед покупкой вам следует потребовать проверки вашей схемы их инженерами-прикладниками.
Внимательно оцените гарантию производителя. Прочтите мелкий шрифт, касающийся перебоев давления и дефектов материалов. Распространяется ли гарантия на катастрофические прорывы суставов? Указывает ли он ограничения на циклическую загрузку? Алюминиевые системы обычно служат десятилетиями без необходимости обслуживания. Убедитесь, что поставщик подкрепляет свои структурные претензии надежной многолетней гарантией. Настоящая гарантия отражает строгий контроль качества в процессе производства.
Проектирование безопасной и высокопроизводительной пневматической сети требует пристального внимания к деталям. Вы должны точно определить свои максимальные потребности в CFM и PSI. Примените правильные множители температурного снижения номинальных характеристик, чтобы определить истинные пределы рабочего давления. Поддерживайте строгий коэффициент безопасности 4:1 для предотвращения выбросов. Всегда выбирайте материалы, одобренные стандартами ASME и OSHA, полностью избегая использования опасных пластиков.
Ваш следующий шаг предполагает действия на заводе. Проверьте свою текущую систему на предмет заметных перепадов давления или негерметичности соединений. Проконсультируйтесь с квалифицированным инженером по применению, чтобы рассчитать точный размер трубы для предстоящих расширений. Модернизация вашей инфраструктуры сегодня обеспечивает безопасность оператора и стабильное производство на долгие годы вперед.
Ответ: Авторитетные производители разрабатывают системы с использованием коэффициента безопасности 3:1 или 4:1. Это соотношение отделяет максимально допустимое рабочее давление от фактического давления разрыва. Он обеспечивает критический структурный буфер против неожиданных скачков напряжения компрессора и механических воздействий.
О: Нет. Диаметр трубы влияет на объем потока (CFM) и скорость воздуха. Фактическое номинальное статическое давление определяется исключительно составом материала и толщиной стенки. Однако малый диаметр создает трение, что приводит к перепадам рабочего давления.
Ответ: Во время работы компрессоры выделяют огромное количество окружающего тепла. Высокие температуры смягчают материалы и ослабляют структурную целостность. Вы должны применить расчеты термического снижения номинальных характеристик в жарких средах, что, естественно, снижает пределы безопасного рабочего давления.
О: Абсолютно нет. Никогда не используйте стандартные водопроводные трубы из ПВХ или тонкостенные водопроводные трубы для сжатых газов. Воздух сохраняет огромную кинетическую энергию при сжатии. Если труба выйдет из строя, произойдет опасный взрыв. Это нарушает строгие требования безопасности OSHA.
