Выбор трубопровода для сжатого воздуха редко требует простого расчета на фут. Менеджеры объектов часто рассматривают это как покупку базового оборудования. Вы можете посмотреть на цены на наклейки и предположить, что выигрывает самый дешевый материал. Однако сосредоточение внимания исключительно на первоначальных ценах часто приводит к чрезмерным счетам за электроэнергию. Самые дешевые материалы обычно вызывают скрытое трение и значительные перепады давления. Со временем из-за этой неэффективности ваш компрессор будет работать намного интенсивнее. Они быстро увеличивают энергопотребление и нагружают ваш эксплуатационный бюджет. Неправильный выбор также приводит к серьезным простоям при обслуживании, когда неизбежно возникает внутренняя коррозия.
Наша цель — предоставить прозрачную, инженерно обоснованную структуру. Мы поможем вам точно оценить стоимость труб для сжатого воздуха с первого дня. Вы научитесь правильно оценивать различные материалы и рассчитывать скрытые трудозатраты. Мы также поможем вам выбрать идеальную компоновку системы, чтобы максимизировать долгосрочную отдачу от инвестиций.
Энергия опережает капитал: в течение 10-летнего жизненного цикла электроэнергия для работы компрессора составляет ~70%+ от общих затрат; Материал трубопровода обычно составляет менее 10%.
Трудоёмкость определяет установку: Тяжелые традиционные материалы (например, чёрный чугун) снижают первоначальные затраты на материалы, но резко увеличивают рабочее время и время простоя оборудования.
Выбор материала определяет эффективность. Гладкоствольные материалы (например, алюминий) предотвращают перепады давления и коррозию, эффективно окупаясь со временем.
Соответствие не подлежит обсуждению: использование ПВХ для сжатого воздуха нарушает стандарты OSHA и создает серьезные риски для безопасности и ответственности.
При планировании нового объекта или значительного расширения покупатели часто отделяют капитальные затраты (CapEx) от операционных расходов (OpEx). Это искусственное разделение разрушает долгосрочную эффективность вашего предприятия. Чтобы по-настоящему понять свои финансы, вы должны изучить реальность стоимости жизненного цикла (LCC).
В течение стандартного 10-летнего периода эксплуатации первоначальная закупочная цена труб и компрессоров составляет лишь небольшую часть ваших расходов. Электричество доминирует в бюджете. Если вы пойдете на компромисс с качеством трубопроводов, чтобы заранее сэкономить несколько долларов, вы гарантируете огромный рост энергопотребления.
Таблица разбивки затрат на 10-летний жизненный цикл
Категория стоимости | Процент 10-летних LCC | На что влияет выбор трубопровода? |
|---|---|---|
Энергия (Электричество) | 70% - 75% | Высокий (трение и утечки увеличивают потребление энергии) |
Техническое обслуживание и сервис | 15% - 20% | Средний (Ржавчина засоряет фильтры и повреждает инструменты) |
Первоначальные капитальные затраты (оборудование и трубы) | 10% - 12% | Низкая (единовременная первоначальная стоимость) |
Падение давления — это потеря давления воздуха при его перемещении от компрессора к месту использования. Он представляет собой строгую зависимость между физикой и стоимостью. Каждые 2 фунта на квадратный дюйм падения давления, вызванные внутренним трением трубы, требуют увеличения энергопотребления компрессора на 1%. Шероховатые внутренние поверхности создают турбулентность. Плохо спроектированные макеты с острыми углами усугубляют это трение. Если ваша система теряет 10 фунтов на квадратный дюйм по всему заводу, вы тратите 5% общей мощности компрессора исключительно на борьбу с плохой конструкцией труб.
Недостаточный диаметр трубы — самая дорогая ошибка, которую может совершить руководитель предприятия. Трубы меньшего размера стоят дешевле. Однако проталкивание того же объема воздуха через меньшее пространство резко увеличивает скорость воздуха. Высокая скорость увеличивает трение в геометрической прогрессии. Немного более дешевая труба может сэкономить вам 1000 долларов в день покупки, но она может легко стоить вам 10 000 долларов за потраченную впустую электроэнергию в течение следующего десятилетия.
Выбор правильного материала определяет вашу базовую эффективность. Каждый вариант несет в себе определенные преимущества и операционные риски. Давайте рассмотрим отраслевые стандарты.
Плюсы: этот вариант предлагает очень низкую первоначальную стоимость материала для труб . Он широко доступен у местных поставщиков оборудования и отличается высокой структурной прочностью к внешним воздействиям.
Минусы: Влага — неизбежный побочный продукт сжатия воздуха. Черное железо очень чувствительно к внутренней ржавчине и окалине. По мере накопления ржавчины внутренние стенки становятся шероховатыми, создавая сильное трение. В конце концов, эта ржавчина отслаивается и перемещается вниз по течению, разрушая дорогие пневматические инструменты.
Вердикт: Компания несет в себе высокий долгосрочный операционный риск. Мы рекомендуем его только для сценариев с минимальным использованием или для расширений устаревших систем со строгим бюджетом, когда необходимо соответствие существующей инфраструктуры.
Плюсы: Медь обеспечивает отличную коррозионную стойкость. Внутреннее отверстие гладкое, что позволяет снизить перепады давления. Он также надежно выдерживает высокое давление.
Минусы: Медь страдает от очень нестабильных цен на сырьевые товары. Это также представляет высокий риск кражи на действующих рабочих местах. Кроме того, для установки требуются квалифицированные специалисты, способные выполнять структурную пайку, что приводит к увеличению стоимости рабочей силы.
Вердикт: Медь очень надежна. Однако для крупномасштабных промышленных производств это часто непомерно дорого из-за затрат на материалы и пайку.

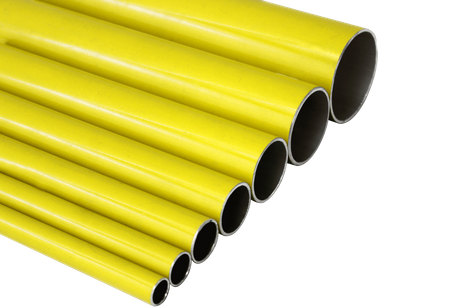

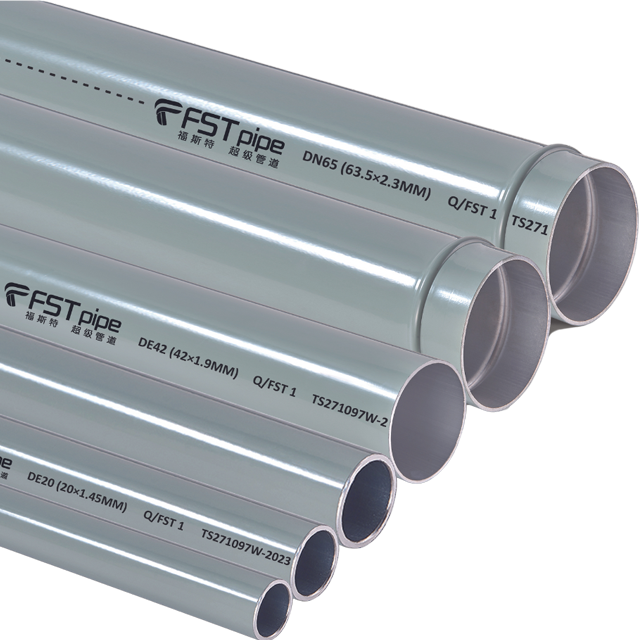

Плюсы: Алюминий обеспечивает нулевую внутреннюю коррозию. Он имеет стабильно гладкий канал, что практически исключает падение давления, вызванное трубой. Он невероятно легкий и маневренный на высоте.
Минусы: цена на первоначальный материал наклейки выше, чем у необработанного черного железа.
Вердикт: Алюминий — современный промышленный стандарт. Первоначальная стоимость алюминиевых воздуховодов быстро окупается за счет немедленной экономии энергии и значительного снижения трения при установке.
Фактор риска: использование стандартного ПВХ для сжатого газа явно нарушает требования OSHA. Со временем сжатый воздух разлагает пластик. ПВХ становится хрупким и представляет смертельную опасность осколков, если он разрывается под давлением. Это немедленная дисквалификация для промышленного использования. Никогда не используйте ПВХ для сжатого воздуха.
Цены на материалы рассказывают только половину истории. Физический акт сборки системы часто определяет окончательный счет. Вы должны точно рассчитать мультипликатор труда, чтобы понять свои истинные расходы.
Традиционные методы установки крайне медленны. Для нарезания резьбы по черному железу требуются дорогие и тяжелые станки для нарезания резьбы. Рабочим приходится разрезать трубы, смазывать резьбу маслом, протирать ее и поднимать тяжелые стальные секции на стропила. Для пайки меди требуются сертифицированные мастера, разрешения на использование открытого огня и тщательная подготовка соединений. Эти специализированные требования значительно увеличивают почасовую оплату труда.
Современная инженерия решает этот трудовой кризис. Алюминиевые системы с механическим зажимом или соединением нажатием полностью меняют математику. Эти модульные фитинги надежно соединяются с помощью обычных ручных инструментов. Вам не нужны резьбонарезные станки или сварочные горелки. В результате модульные решения могут сократить затраты на установку воздуховодов до 50% в общем объеме трудозатрат. Трубы достаточно легкие, чтобы один рабочий мог безопасно обращаться с ними на ножничном подъемнике.
Архитектура вашего здания напрямую влияет как на рабочее время, так и на объем материалов. Каждое изменение высоты требует дополнительных фитингов. Сложная прокладка вокруг существующих воздуховодов HVAC или несущих балок добавляет колена и тройники. Каждое изменение направления замедляет работу монтажной бригады. Плавные и прямые ходы позволяют снизить затраты. Мы всегда рекомендуем оценить планировку потолка перед заказом деталей, чтобы свести к минимуму ненужные стыки.
Установка новой системы часто требует закрытия активных производственных зон. Вы должны учитывать стоимость остановки производства. Более быстрая установка напрямую приводит к снижению сбоев в работе. Алюминиевая система, установка которой занимает два дня, экономит вашему заводу три дня упущенной выгоды по сравнению с пятидневной установкой стальной системы.
Помимо первоначальной установки и ежедневного потребления энергии, второстепенные факторы незаметно истощают ваши финансы. Распознавание этих скрытых переменных защитит вашу прибыль.
Удобства развиваются. В конечном итоге вам понадобится добавить новые пневматические капли для новой техники. Традиционные резьбовые системы затрудняют расширение. Необходимо перекрыть подачу воздуха, сбросить давление, разрезать стальную трубу и накрутить на место новые концы. Это грязный и трудоемкий процесс. И наоборот, модульные алюминиевые системы допускают простое отсоединение. Многие модульные решения даже поддерживают инструменты для нарезания резьбы под напряжением. Это позволяет вам добавить дополнительную линию за считанные минуты, что значительно снижает будущие затраты на расширение.
Плохо герметичная система пропускает деньги 24 часа в сутки. Из-за износа резьбовых соединений в старых системах из черного чугуна утечка обычно составляет 20-30% общей мощности компрессора. Компрессор включается чаще, просто чтобы устранить утечки. Эта потраченная впустую электроэнергия легко исчисляется тысячами долларов в год. Инвестиции в технологии уплотнений премиум-класса и модульные зажимные соединения устраняют эту бесшумную финансовую утечку.
Когда внутренние стенки трубы ржавеют, этот мусор попадает прямо к вашим инструментам. Чтобы защитить дорогостоящее пневматическое оборудование, руководители предприятий устанавливают мощную фильтрацию в точках использования. Корродирующие трубы требуют агрессивной и частой замены фильтров. Эти тяжелые фильтры создают дополнительные перепады давления, усугубляя ваши потери энергии. Выбирая некоррозионные трубы, вы защищаете бюджет своей системы сжатого воздуха от бесконечной замены расходных фильтров.
Для приобретения подходящей системы требуется больше, чем просто просмотр каталога. Вы выбираете инфраструктуру, которая должна прослужить десятилетия. Вам необходимо отличать простого дистрибьютора запчастей от настоящего партнера по системному проектированию.
Надежный поставщик труб для сжатого воздуха должен предложить обширную предпродажную подготовку. Прежде чем назвать цену, они должны предоставить помощь в 3D-маршрутизации. Они должны выполнить расчеты падения давления на основе вашей конкретной планировки. Им также следует применять строгую логику определения размеров CFM-диаметра. Если поставщик просто спрашивает: «Какой размер трубы вам нужен?», не анализируя вашу потребность в воздухе, вам следует поискать в другом месте.
Оцените свои местные складские возможности. Промышленные проекты выполняются в сжатые сроки. Недели ожидания фирменных колен или специализированных фитингов во время планового закрытия завода — это огромные скрытые затраты. Убедитесь, что ваш поставщик имеет глубокие запасы на местном уровне, чтобы учесть изменения планировки в последнюю минуту или непредвиденные потребности в расширении.
Не ограничивайтесь базовыми гарантиями. Требуйте надежную гарантию производителя сроком на 10 и более лет. Ценная гарантия распространяется не только на жесткую трубу, но и на структурную целостность фитингов, уплотнительных колец и уплотнений при заявленных номинальных давлениях. Кроме того, убедитесь, что их продукция соответствует всем соответствующим стандартам качества воздуха ISO и региональным правилам безопасности.
Истинный финансовый эффект от трубопроводов сжатого воздуха рассчитывается по счетчику электроэнергии, а не только на кассе. Первоначальные закупочные цены обманывают покупателей, заставляя их выбирать тяжелые, коррозийные материалы, которые медленно снижают эффективность предприятия. Понимая стоимость жизненного цикла, вы можете принимать решения о закупках, которые защитят ваш долгосрочный операционный бюджет.
Инвестиции в некоррозионные материалы с низким коэффициентом трения, такие как алюминий, смягчают долгосрочные последствия чрезмерных счетов за электроэнергию. Сочетание высококачественных материалов с эффективными модульными методами установки значительно сокращает время простоя предприятия. Гладкие трубы поддерживают высокое давление, компрессоры исправны, а затраты на рабочую силу являются управляемыми.
Не позволяйте скрытым разногласиям истощать вашу прибыль. Мы рекомендуем вам запросить комплексный аудит системы сегодня. Свяжитесь со специалистом по проектированию для индивидуального расчета падения давления или прямой расценки, точно соответствующей уникальным требованиям CFM вашего предприятия.
Ответ: Стоимость сильно варьируется в зависимости от диаметра и материала. Черное железо часто стоит от 3 до 8 долларов за фут сырья. Алюминий обычно стоит авансом от 6 до 15 долларов за фут. Однако цены на сырье обманчивы. Если учесть специализированную рабочую силу, тяжелое оборудование и более медленные сроки установки железа, конечная стоимость установки алюминия часто оказывается ниже, чем у традиционной стали.
Ответ: Алюминий требует более совершенного производственного процесса. Он имеет специальное внутреннее покрытие, обеспечивающее нулевое трение, и требует использования прецизионных модульных фитингов с высококачественными уплотнениями. Хотя такое передовое производство увеличивает первоначальную цену, эта премия немедленно компенсируется за счет отказа от нарезного оборудования и сокращения трудозатрат вдвое.
А: Да. Существует прямая математическая корреляция между трением труб и потреблением энергии. Переходя на гладкоствольный и герметичный материал, вы устраняете перепады давления. Ваш компрессор быстрее достигает целевого давления и дольше остается выключенным. Сокращение времени работы компрессора напрямую приводит к значительной ежемесячной экономии электроэнергии.
Ответ: Да, модернизация смешанных систем является обычным явлением при расширении предприятий. Однако вы должны тщательно управлять точками перехода. Соединение разнородных металлов (например, меди со сталью) создает риск гальванической коррозии, которая быстро разрушает соединение. Вы должны использовать соответствующие диэлектрические соединения или специальные переходные фитинги для безопасной изоляции различных материалов.
