Трубопроводы остаются наиболее распространенной точкой отказа в системах производства азота на объекте. Когда эти коммунальные сети выходят из строя, они напрямую влияют на чистоту газа, увеличивают рабочую нагрузку компрессора и снижают общую рентабельность инвестиций в электроэнергию. Менеджеры объектов часто рассматривают распределение газа как второстепенную мысль, но неправильная маршрутизация или выбор материалов могут нанести ущерб эффективной в других отношениях установке.
Стандартные параметры распределения сжатого воздуха существенно не подходят для применения с азотом. Азот требует строгих стандартов чистоты, часто достигая 99,999% в чувствительных последующих процессах. Из-за этого порога высокой чистоты финансовые последствия утечек в атмосферу или внутреннего загрязнения становятся значительно хуже, чем стандартные потери воздуха.
Это руководство предоставляет руководителям предприятий и инженерам объективную основу для оценки материалов, протоколов определения размеров и поставщиков систем распределения азота и инертного газа. Вы узнаете, как избежать распространенных ошибок, связанных с загрязнением, правильно определить размеры линий и спроектировать систему, обеспечивающую максимальную надежность.
Материал диктует чистоту: переход на азотную трубку из алюминия или нержавеющей стали предотвращает внутреннее окисление, защищая чувствительные мембраны генератора PSA (адсорбция при переменном давлении) и конечное применение.
Утечка умножает затраты: падение давления в системе трубопроводов азота приводит к перегрузке компрессора подаваемого воздуха, что резко увеличивает затраты энергии по сравнению со стандартными утечками воздуха.
Модульность ускоряет развертывание: запрессованные и модульные алюминиевые системы сводят к минимуму время простоя при установке и устраняют риски безопасности, связанные с горячими работами (сваркой).
Оценка поставщика требует конкретики: квалифицированный поставщик трубопроводов для промышленного газа должен предоставить документированные расчеты падения давления и гарантии отсутствия утечек, а не только сыпучих материалов.
Трение внутри трубок грубого или недостаточного размера заставляет компрессор подаваемого воздуха работать при гораздо более высоких давлениях. Операторы часто компенсируют плохой поток, увеличивая давление нагнетания компрессора. Такой подход приводит к огромным энергетическим штрафам. Каждое увеличение падения давления на 2 фунта на кв. дюйм, ман., соответствует увеличению энергопотребления компрессора примерно на 1%. В течение типичного производственного года плохо спроектированная сеть тратит тысячи долларов только на электроэнергию.
Влага часто задерживается в потоке сжатого воздуха перед генератором. Когда вы пропускаете этот влажный воздух через стандартные железные трубы, внутренние стены быстро начинают ржаветь. Это внутреннее окисление приводит к образованию накипи. Когда ржавчина отслаивается, она перемещается вниз по течению и разрушает фильтрующий материал генератора азота. В конечном итоге это загрязнение ухудшает чистоту газа после генератора и повреждает чувствительное конечное оборудование. Модернизация вашего азотного воздухопровода необходима, чтобы остановить этот цикл деградации.
Утечки азота обходятся в геометрической прогрессии дороже, чем стандартные утечки сжатого воздуха. Вы должны учитывать коэффициент генерации. Обычно для получения одного объема азота высокой чистоты требуется четыре объема сжатого воздуха (иногда больше). Таким образом, потеря одного кубического фута азота означает, что вы, по сути, потратили впустую четыре кубических фута дорогого сжатого воздуха. Остановка утечек в источнике становится финансовой необходимостью, а не просто задачей технического обслуживания.
Вы должны сравнивать материалы, основываясь на реалиях реализации, первоначальных затратах и долгосрочной надежности. Для правильной системы трубопроводов азота требуются материалы, которые не разлагаются под давлением и не подвергают газовый поток воздействию загрязнений.
Лучше всего подходит для: применений высокой чистоты, включая упаковку продуктов питания и напитков, фармацевтическое производство, сборку электроники и лазерную резку.

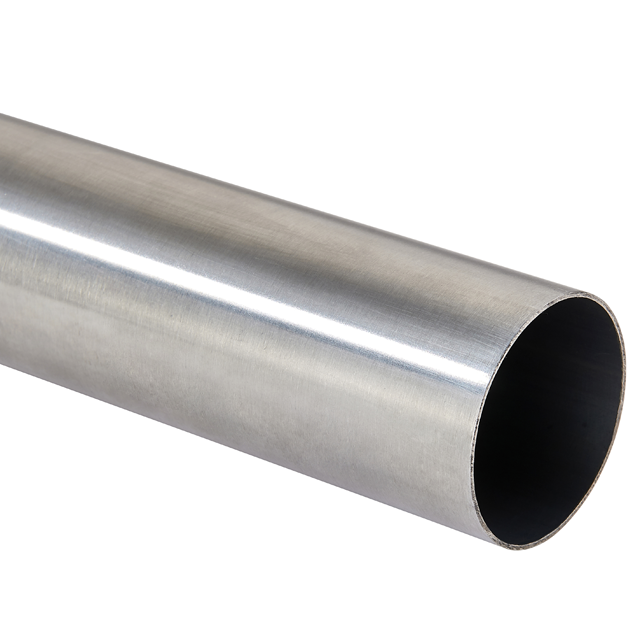

Плюсы: Обеспечивает максимальную устойчивость к коррозии и легко выдерживает высокое рабочее давление. Вы не испытываете никакой деградации в течение всего срока службы материала.
Минусы: требует более высоких первоначальных затрат на материалы. Для установки также требуются специальные инструменты для запрессовки или квалифицированные специалисты по орбитальной сварке.
Мы рекомендуем современную сеть азотных труб из нержавеющей стали для любого предприятия, где следы загрязнений могут привести к массовому отзыву продукции.
Лучше всего подходит для широкого промышленного производства и общих требований применения.
Плюсы: Алюминий остается легким и устойчивым к коррозии. Гладкая внутренняя часть обеспечивает минимальный перепад давления. Возможность подключения по принципу «нажми-нажми» делает его модульным для будущего расширения объекта.
Минусы: уязвим к внешнему воздействию. Вы должны осторожно прокладывать его вдали от зон с интенсивным движением вилочных погрузчиков, чтобы предотвратить физическое повреждение.
Черное железо/углеродистая сталь: Внутреннее накипь гарантирует возможное загрязнение. Резьбовые соединения известны тем, что из-за постоянной вибрации компрессора возникают микроутечки.
ПВХ: Управление по охране труда (OSHA) строго запрещает использование ПВХ в сжимаемых газах. В случае разрыва он представляет серьезную опасность фрагментации.
Паяная медь: Медь хорошо противостоит внешней коррозии. Однако если во время пайки не продуть магистрали инертным газом должным образом, произойдет внутреннее отслаивание. Эта внутренняя накипь будет сильно загрязнять поток азота.
Тип материала | Защита чистоты | Скорость установки | Коррозионная стойкость | Лучшее приложение |
|---|---|---|---|---|
Нержавеющая сталь (прессовая посадка) | Отличный | Умеренный | Отличный | Еда, Фармацевтика, Электроника |
Экструдированный алюминий | Очень хороший | Быстрый | Очень хороший | Общее производство |
Черное железо | Плохо (Ржавчина) | Медленно (поточность) | Бедный | Не использовать для азота |
Паяная медь | Переменная (риск отслаивания) | Медленная (пайка) | Хороший | Малая медицина (в случае очистки) |
Архитектура объекта требует строгого разделения двух фаз газового потока. Трубопровод воздушного компрессора, питающий генератор, должен выдерживать объемную влагу, возможный перенос масла и колебания температуры. Напротив, нижестоящая распределительная сеть работает исключительно с ультрасухим азотом высокой чистоты. Смешение компонентов или уменьшение размера любой стороны генератора ограничивает выходную мощность всей установки.
Правильный размер диаметра предотвращает турбулентный поток. Вы должны определить допустимые пределы скорости для вашей сети. Отраслевые стандарты рекомендуют поддерживать скорость газа на уровне менее 20–30 футов в секунду. Когда газ движется быстрее этого порога, это создает сильную турбулентность. Турбулентный поток экспоненциально увеличивает трение, что приводит к серьезным перепадам давления при длительных пробегах объекта. Всегда увеличивайте размер основной жатки, чтобы снизить скорость, используя меньшие линии подачи только в точке использования.
Танки действуют как легкие вашей системы. Для стабильности необходимо реализовать архитектуру с двумя резервуарами.
Мокрые баки (предгенератор): Разместите их сразу после компрессора. Они справляются с механической пульсацией и собирают тяжелый конденсат до того, как воздух попадет на стадию фильтрации.
Сухие резервуары (после генератора): установите их после генератора азота. Они буферизуют события пиковой потребности в азоте, гарантируя, что внезапные технологические требования не вызывают истощение трубопровода или не пропускают неочищенный воздух через мембраны генератора.
Традиционное нарезание резьбы со временем сопряжено с высокими рисками. Постоянная вибрация близлежащего оборудования приводит к выворачиванию резьбовых соединений, создавая невидимые пути утечки. Современные предприятия должны противопоставить этим устаревшим методам системы с уплотнительными кольцами, прессовой посадкой и соединением «нажми». Технология прессовой посадки механически фиксирует уплотнение на месте. Он обеспечивает постоянное герметичное соединение за считанные секунды, что значительно снижает трудозатраты и время простоя оборудования во время установки.
Металлы расширяются и сжимаются при изменении температуры окружающей среды. Вы должны подчеркнуть необходимость компенсационных петель на длинных прямых участках из алюминия или нержавеющей стали. Без этих стратегических петель или компенсаторов тепловые движения создают огромную нагрузку на фитинги. Со временем жесткие прямые участки деформируются или ломаются в точках соединения. Правильная маршрутизация обеспечивает безопасное перемещение.
Никогда не подписывайте новую установку без строгого протокола ввода в эксплуатацию. Установите базовые ожидания для испытаний системы под давлением. Вы должны выполнить этот тест, используя инертный газ, а не сырой цеховой воздух. Подача стандартного цехового воздуха в только что очищенную азотную линию мгновенно загрязняет внутренние стены влагой и парами масла. Надлежащее испытание под давлением гарантирует нулевое загрязнение и проверяет структурную целостность каждого соединения.
Вам следует требовать от поставщиков, которые обеспечивают комплексную инженерную поддержку. Надежный партнер предлагает 3D-моделирование CAD и точное моделирование перепада давления еще до подписания заказа на поставку. Эта техническая проверка гарантирует, что предлагаемые диаметры действительно будут соответствовать вашим требованиям к пиковому расходу. Избегайте продавцов, которые просто продают сыпучие материалы, не проверив физику вашей конкретной планировки.
Убедитесь, что поставщик производит как трубки, так и фирменные фитинги. Смешение брендов часто лишает гарантии утечки и приводит к микроскопическим несоответствиям допусков. Когда один производитель производит всю экосистему, уплотнительные кольца и допуски на металл идеально совпадают, гарантируя надежное уплотнение.
Убедитесь, что ваш поставщик соответствует установленным нормам безопасности, таким как стандарты ASME B31.1 или B31.3. Они должны использовать материалы, специально рассчитанные на конкретное давление и требования к чистоте вашего предприятия. При работе со сжатыми газами несертифицированные материалы представляют значительную угрозу безопасности персонала.
Прежде чем приступать к полной переработке системы, рекомендуем начать комплексный аудит сайта. Запросите анализ расходомера на существующих линиях. Эти данные показывают ваши фактические модели использования в сравнении с предполагаемым спросом. Привлечение квалифицированного поставщика трубопроводов для промышленного газа для проведения данного аудита позволит получить объективные данные, необходимые для обоснования инвестиций в модернизацию.
Эффективное распределение для производства азота – это не покупка товара. Это важнейшая инвестиция в коммунальные услуги, которая защищает качество продукции, обеспечивает безопасность оператора и продлевает срок службы вашего компрессора. Переход от устаревших железных сетей к современным модульным материалам фундаментально меняет производительность предприятия.
Выбор подходящего материала, такого как гладкоствольный алюминий или нержавеющая сталь, и его правильный размер устраняют скрытые финансовые потери в виде перепадов давления и необнаруженных утечек. Вы защищаете свои приложения высокой чистоты, одновременно сокращая ежедневное потребление электроэнергии.
Примите меры по обеспечению безопасности вашей газораспределительной сети уже сегодня. Мы рекомендуем следующие следующие шаги:
Запланируйте профессиональный аудит системы трубопроводов для выявления скрытых утечек и зон турбулентного потока.
Установите расходомеры на текущие основные коллекторы, чтобы установить точный базовый уровень вашего пикового спроса.
Прежде чем покупать новое генераторное оборудование, обратитесь к сертифицированному инженеру для консультации по индивидуальному выбору.
О: Как правило, не рекомендуется, если существующая труба не изготовлена из некоррозионного материала (например, алюминия или нержавеющей стали) и не была тщательно очищена. Повторное использование старых черных железных или оцинкованных труб приведет к загрязнению ультрасухого азота остатками масла, влаги и хлопьев ржавчины.
Ответ: Передовая отраслевая практика предписывает максимальное падение давления 5 % (а в идеале менее 2–3 фунтов на квадратный дюйм) от выхода генератора азота до самой дальней точки использования.
О: Да, в целях безопасности и соответствия требованиям (например, ASME A13.1) трубопроводы для инертного газа должны иметь четкую маркировку. Азотные трубы обычно обозначаются зелеными или синими этикетками с белыми буквами, а стрелки направления потока должны быть видны, чтобы предотвратить перекрестное загрязнение или несчастные случаи при обслуживании.
О: Хотя медь устойчива к коррозии, при пайке меди образуется внутренний накипь, если во время установки не продуть ее инертным газом. Для нужд высокой чистоты использовать запрессованную нержавеющую сталь или модульный алюминий значительно безопаснее и их легче проверить.
